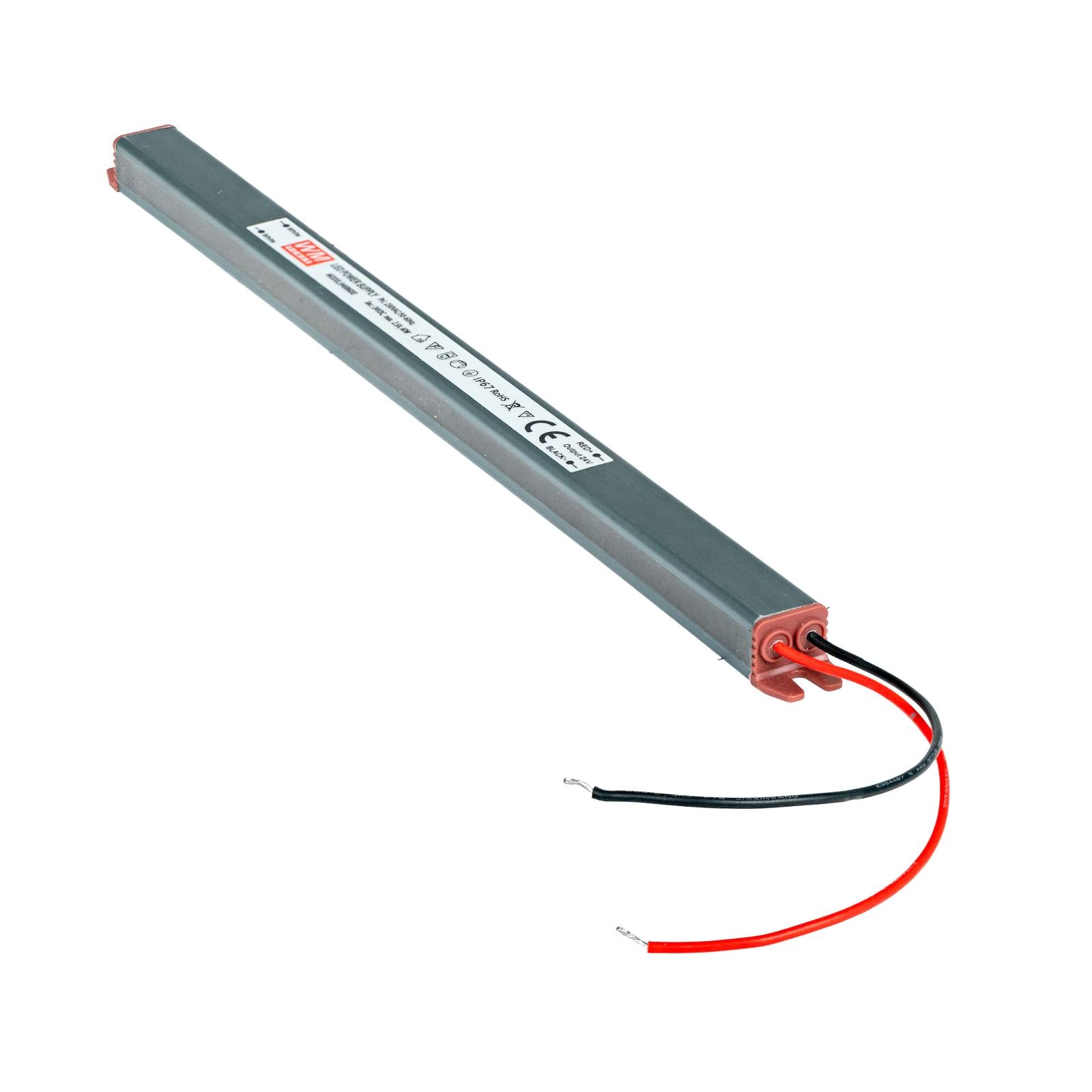

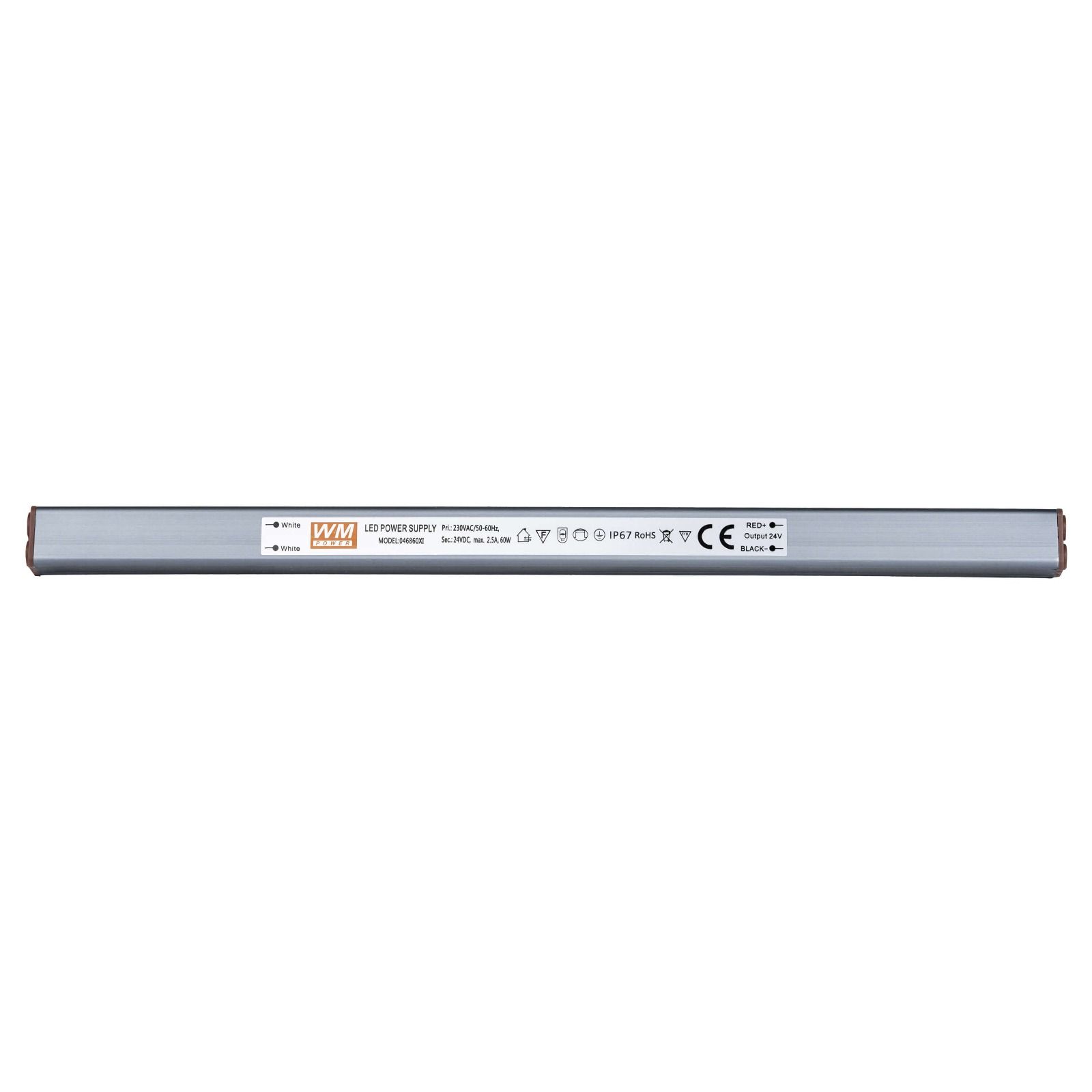

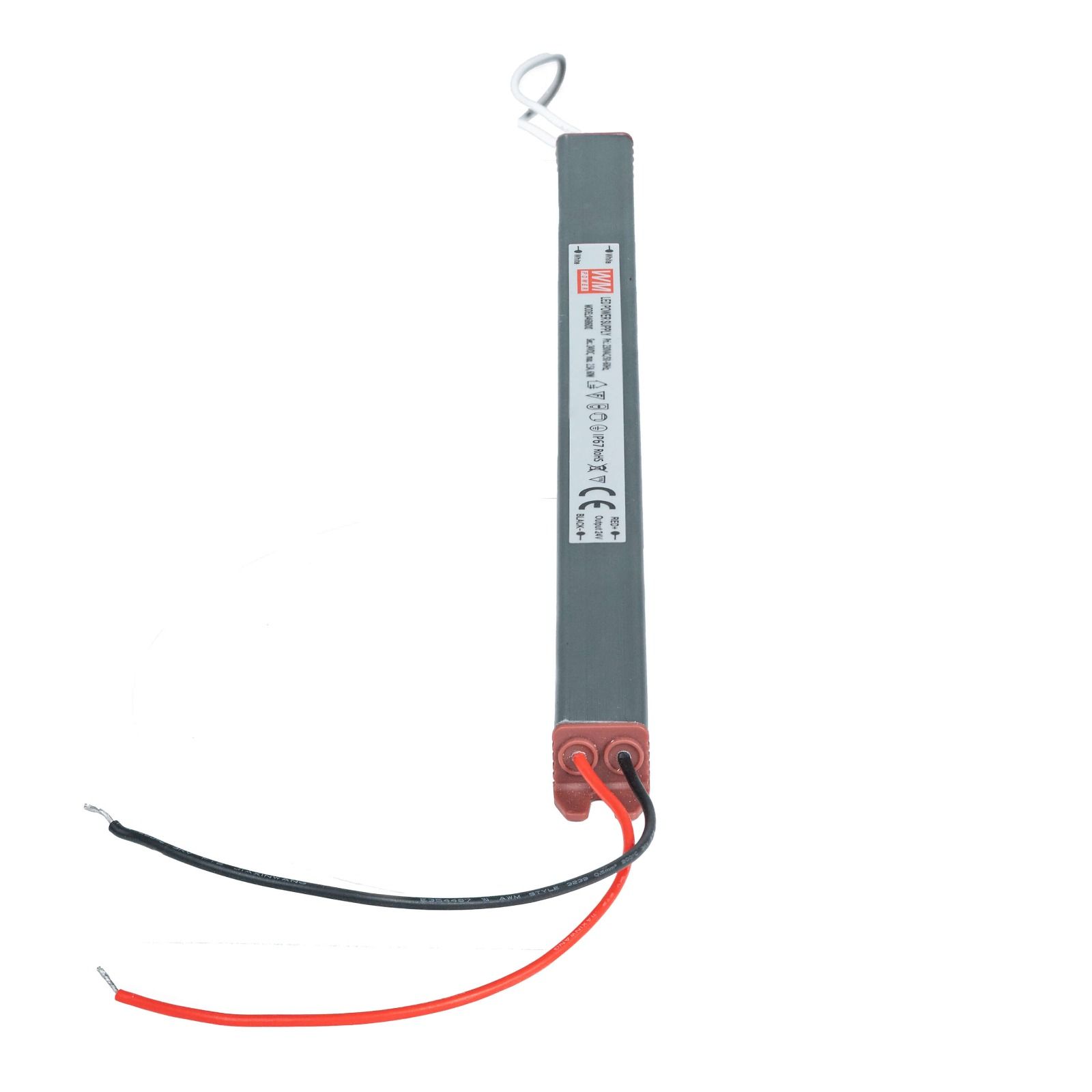

Zasilacz do lamp LED do słupka ogrodzeniowego – Super Slim | 24V DC | 60W | IP67

Karta techniczna

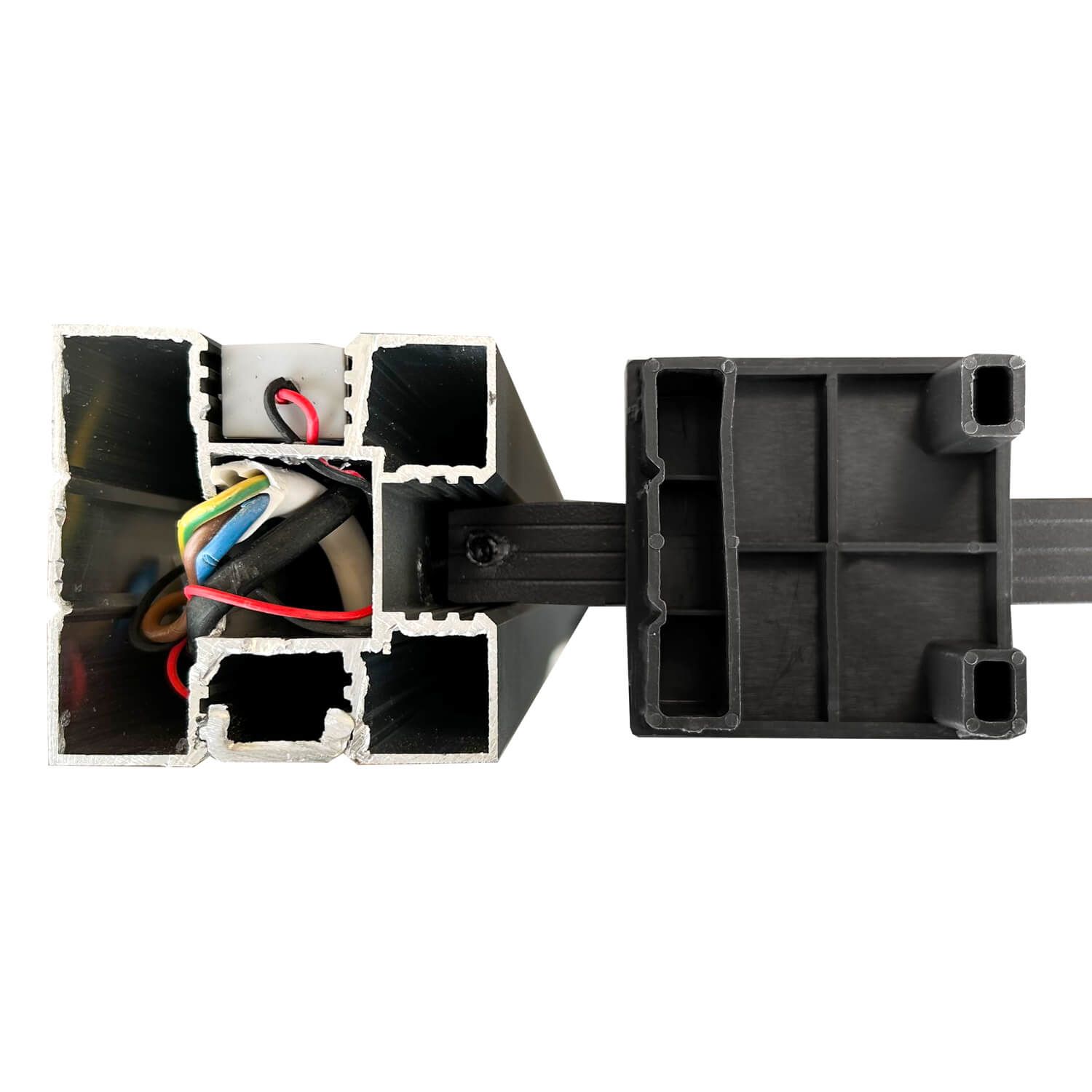

Instrukcja montażu lampy LED w słupku ogrodzeniowym

1. Umieść lampę w profilu słupka – wsuń lampę od góry w dedykowany otwór w słupku (przeznaczony do montażu lamp lub listew).

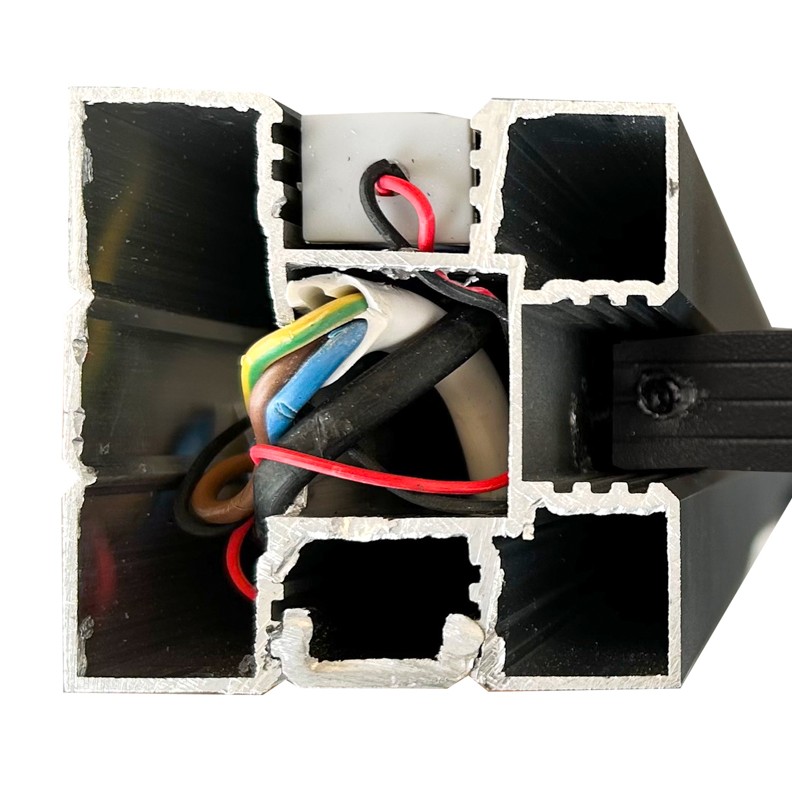

2. Poprowadź przewody z lampy – wyprowadź je do wnętrza słupka lub przez otwór w podstawie.
3. Połącz lampę z zasilaczem (instrukcja poniżej).
4. Zasilacz umieść w suchym miejscu (np. puszka hermetyczna, skrzynka techniczna).
5. Podłącz zasilacz do prądu i przetestuj:
   • Po podłączeniu lampy i zasilania 230V – lampa powinna się zaświecić.
   • Sprawdź poprawność działania – brak migotania, równomierne światło.

Instrukcja podłączenia lampy LED do zasilacza 60W 24V

1. Przygotuj elementy:
   • Lampa liniowa LED (24V DC)
   • Zasilacz 60W / 24V DC
   • Przewód zasilający 230V (z wtyczką lub do puszki)
2. Podłącz zasilanie 230V do zasilacza (wejście „INPUT”):
   • L (faza) – przewód brązowy
   • N (neutralny) – przewód niebieski
   • ⏚ (uziemienie PE) – przewód żółto-zielony
   Upewnij się, że przewody są dobrze skręcone i dokręcone w listwie zaciskowej.
3. Podłącz lampę do wyjścia zasilacza (wyjście „OUTPUT”):
   • V+ – przewód czerwony z lampy (plus)
   • V– – przewód czarny z lampy (minus)
   • Jeśli zasilacz ma 2 pary V+ i V–, możesz użyć dowolnej.
4. Sprawdź połączenia:
   • Upewnij się, że wszystkie śruby są mocno dokręcone.
   • Zadbaj o zgodność biegunowości (czerwony do V+, czarny do V–).
5. Podłącz zasilacz do prądu 230V:
   • Włóż wtyczkę do gniazdka lub podłącz przewód do instalacji.
   • Po chwili lampa powinna się zaświecić.
