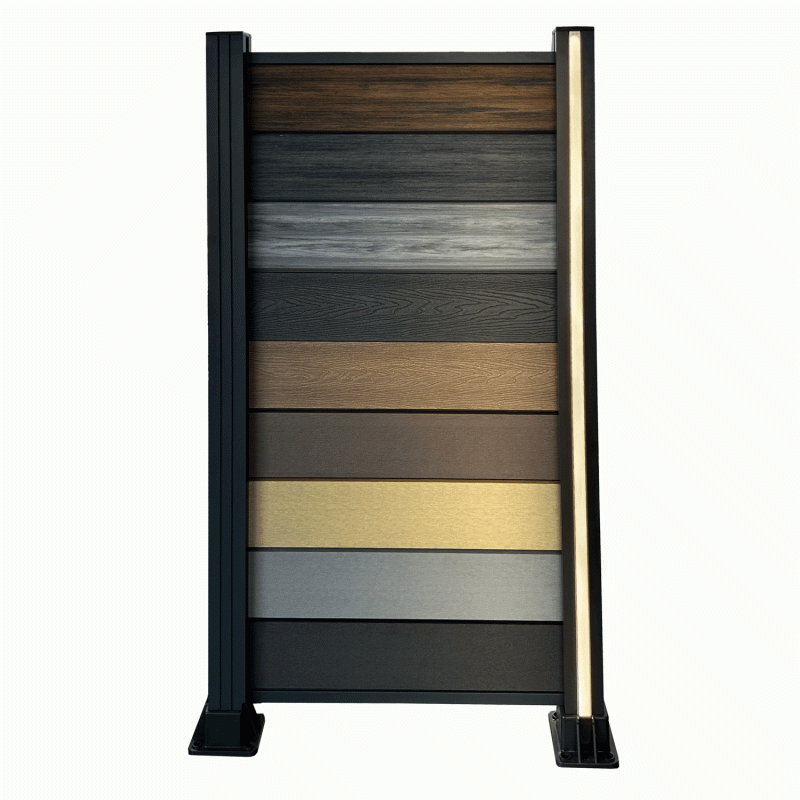

Lampa liniowa LED do słupka ogrodzeniowego – dł. 80 cm (5W)

Instrukcja montażu lampy LED w słupku ogrodzeniowym

1. Umieść lampę w profilu słupka – wsuń lampę od góry w dedykowany otwór w słupku (przeznaczony do montażu lamp lub listew)
2. Poprowadź przewody z lampy – wyprowadź je do wnętrza słupka lub przez otwór w podstawie
3. Połącz lampę z zasilaczem (instrukcja poniżej)
4. Zasilacz umieść w suchym miejscu (np. puszka hermetyczna, skrzynka techniczna)
5. Podłącz zasilacz do prądu i przetestuj:
   • Po podłączeniu lampy i zasilania 230V – lampa powinna się zaświecić.

   • Sprawdź poprawność działania – brak migotania, równomierne światło.

Instrukcja podłączenia lampy liniowej LED do zasilacza 100W 24V

Przygotuj elementy:

• Lampa liniowa LED (24V DC)
• Zasilacz 100W / 24V DC
• Przewód zasilający 230V (z wtyczką lub do puszki)

Podłącz zasilanie 230V do zasilacza (wejście „INPUT”):

• L (faza) – przewód brązowy
• N (neutralny) – przewód niebieski
• ⏚ (uziemienie PE) – przewód żółto-zielony

Upewnij się, że przewody są dobrze skręcone i dokręcone w listwie zaciskowej.

Podłącz lampę do wyjścia zasilacza (wyjście „OUTPUT”):

• V+ – przewód czerwony z lampy (plus)
• V– – przewód czarny z lampy (minus)
• Jeśli zasilacz ma 2 pary V+ i V–, możesz użyć dowolnej.

Sprawdź połączenia:

• Upewnij się, że wszystkie śruby są mocno dokręcone.
• Zadbaj o zgodność biegunowości (czerwony do V+, czarny do V–).

Podłącz zasilacz do prądu 230V:

• Włóż wtyczkę do gniazdka lub podłącz przewód do instalacji.
• Po chwili lampa powinna się zaświecić.

Ważne uwagi:

• Zasilacz nie jest wodoodporny – montuj go w miejscu suchym lub w obudowie hermetycznej.
• Nie pracuj przy podłączonym zasilaniu – zawsze najpierw odłącz prąd.
• Nie przekraczaj maksymalnej mocy zasilacza – zostaw min. 10–20% zapasu.
